水位實時監測系統WX-SW4江河、湖泊、潮汐、水庫閘口、地下水管網、灌渠灌道等流速、水位、流量和雨量測量。水位實時監測系統
一、產品概述
北斗水文環境監測站SW4是我司自主研發的利用北斗二號和北斗三號區域短報文通信技術和水文環境監測技術結合而成的一種自動化水文監測設備。該系統設備具有自主運行實時傳輸、智能監測、精準預報等特點，能夠對水文變化進行24小時不間斷的監測和預警，極大的解決了無信號、弱信號地區的環境監測問題。目前北斗水文環境監測站已經廣泛應用于中國各地，為天氣預報和環境預警保障提供了重要支撐。
二、應用領域
1、江河、湖泊、潮汐、水庫閘口、地下水管網、灌渠灌道等流速、水位、流量和雨量測量。
2、輔助水處理作業，如城市供水、排污監測等。
3、流量計算、入水排水流量監測等。
三、產品特點
1、非接觸式測量，結合斷面參數計算流量，不受風、溫度、霧霾、泥沙、漂浮物等影響。
2、適用于多種測量條件，不受腐蝕、泡沫影響，可以輸出流速、水位、流量的測量數據。
3、流速和水位采用平面陣列雷達天線，自帶測量角度功能，設備體積小巧，安裝方便。
4、方便的配置軟件，可以根據實際需要對參數進行方便的配置，以適應不同的使用條件。
5、不受大氣中水蒸汽、溫度和壓力變化的影響
四、監測平臺
1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。
2、支持多帳號、多設備登錄
3、支持實時數據展示與歷史數據展示儀表板
4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。
5、支持短信報警及閾值設置
6、支持地圖顯示、查看設備信息。
7、支持數據曲線分析
8、支持數據導出表格形式
9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。
10、支持數據后處理功能
11、支持外置運行javascript腳本
五、技術參數
雷達供電電壓：100mA（工作），＜2-3A(休眠)；
工作電壓：12V供電
運行溫度：-35℃~60℃；
存儲溫度：-40℃~60℃；
野外防護等級：IP68
信號輸出：RS485/MODBUS-RTU協議；
1、雷達水位測量
測距范圍：0.1-40米
測距精度：±5mm
測距分辨率：1mm
間隔時間：1-5000min
2、雷達流速測量
測距范圍：0.15～15m/s
測速精度：±2%
速度分辨率：0.01m/s
3、雷達流量測量
流量=平均流速x過流斷面面積x修正系數
平均流速由流速計采集流體表面流速，并經過模型計算得到
過流斷面面積由水位計測得的水位以及斷面信息算出
4、雨量監測技術參數
測量范圍：雨強0～4mm/min
測量精度：±0.2mm
分辨率：0.2mm
承雨口徑：φ200mm

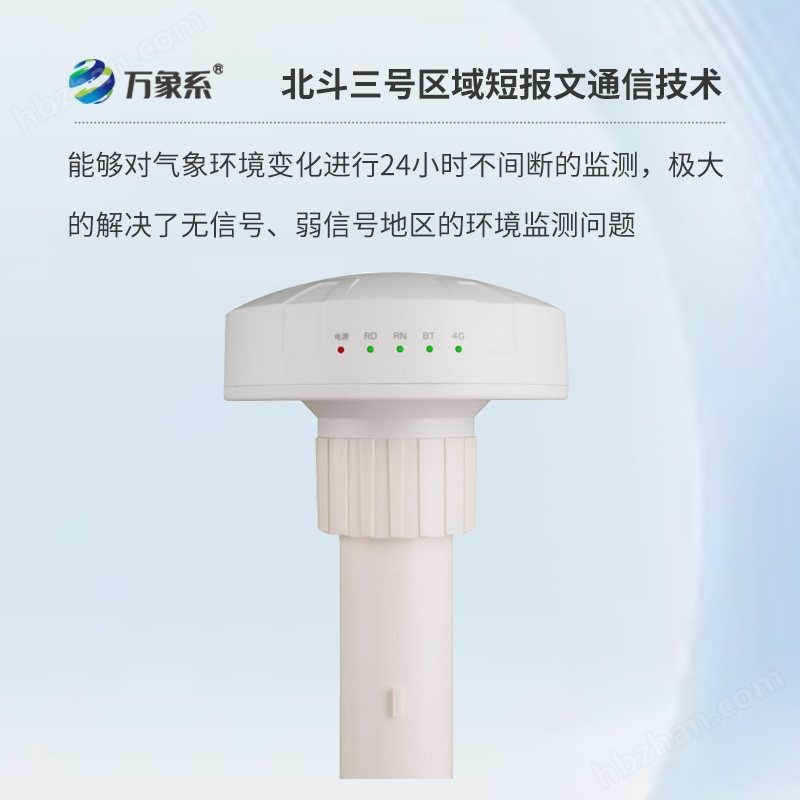

5、北斗數傳終端
電源：電壓DC12，電流3A
功率：發送功率36W，待機功率1w
標配北斗卡：傳輸容量260字節，報文服務1年
RDSS指標：通訊成功率95%
發射頻率Lf0、Lf1、Lf2。
信息傳輸方式：漢字、代碼、混編
安裝角度：天線正垂直朝上，天線正上方無遮擋，避免安裝在強磁信號干擾的地方，比如高壓電塔，大功率基站等
對外數據接口：RS232,RS485
可靠性：工作溫度-20℃～+70℃，貯存溫度-40℃～+85℃，防護能力IP67
六、水文環境監測站供電方式
太陽能電池板+蓄電池組合供電
太陽能功率：100W（可選配）
蓄電池參數：DC12-100Ah
支架高度：立桿3米橫臂3米
工作環境：-45℃～85℃（不結冰狀態）
七、安裝注意事項
1、安裝環境
測驗渠段內無巨大塊石阻水，無巨大漩渦、亂流等現象
測驗渠段宜順直、穩定、水流集中
測驗渠段需硬化處理，測量斷面宜規整
測驗渠段應保持順暢，防止漂浮物堆積
2、安裝高度
建議安裝高度3-6米
3、流速計安裝方向
流速計波束正垂直迎向水流來方向
