小型試驗機配合S型數顯拉壓力計測試拉斷力

1. 測試原理

  本測試通過小型試驗機提供穩定的拉伸驅動力，配合S型數顯拉壓力計實時采集試樣斷裂瞬間的最大力值。S型拉壓力計采用應變片測量原理，將物理拉力轉換為電信號，經AD轉換后在數顯屏直接顯示拉力數值（單位：N或kgf）。

2. 設備組成與參數

2.1 主要設備

- 小型電子萬能試驗機：最大試驗力≥5kN，位移精度±0.5%，速度范圍0.01-500mm/min

- S型數顯拉壓力計：量程0-2kN，精度等級0.5級，采樣頻率≥100Hz，支持峰值鎖定功能

- 配套夾具：根據試樣類型選擇（如楔形夾具、繩索專用夾具）

2.2 環境要求

溫度：10-35℃，相對濕度：30%-75%，無強電磁干擾

3. 操作流程

3.1 設備檢查

· 檢查試驗機導軌潤滑情況，確認傳動系統無卡頓

· 校準拉壓力計（使用標準砝碼進行零點校準和滿量程校準）

· 檢查夾具連接是否牢固，夾口無損傷變形

3.2 試樣準備

· 按標準要求截取試樣（如塑料薄膜樣條寬度15±0.5mm，標距50mm）

· 用酒精清潔試樣表面，去除油污雜質

· 測量試樣厚度/直徑，精確至0.01mm，記錄3組數據取平均值

3.3 裝夾試樣

· 將試樣垂直夾持于上下夾具中心位置，避免偏斜

· 預緊力控制：通過試驗機微調功能施加5-10N預拉力，確保試樣伸直

· 設置數顯計為峰值模式，清零當前讀數

3.4 參數設置

· 試驗機速度：根據材料特性設定（如塑料試樣50mm/min，金屬絲100mm/min）

· 采樣間隔：設置為100ms/次，保證斷裂瞬間數據捕獲

· 安全行程：設置上下限位，防止夾具碰撞

3.5 試驗執行

· 啟動試驗機，觀察力值變化曲線

· 試樣斷裂后立即停止試驗，記錄數顯計峰值讀數

· 若試樣在夾具處打滑或斷裂，需重新取樣測試

3.6 數據處理

拉斷力計算：Fmax= 數顯峰值讀數 × 校準系數

結果表示：取3次有效試驗的算術平均值，保留小數點后兩位

4. 注意事項

· 試驗前必須進行設備預熱30分鐘

· 試樣裝夾時避免產生附加彎矩

· 定期（每半年）對拉壓力計進行計量檢定

· 突發停電時應立即關閉電源，手動釋放試樣

5. 常見故障處理

6. 數據記錄與報告

試驗報告應包含：試樣名稱、規格、環境條件、測試速度、拉斷力平均值、標準差、試驗日期及操作人員信息。原始數據需保留至少3年備查。

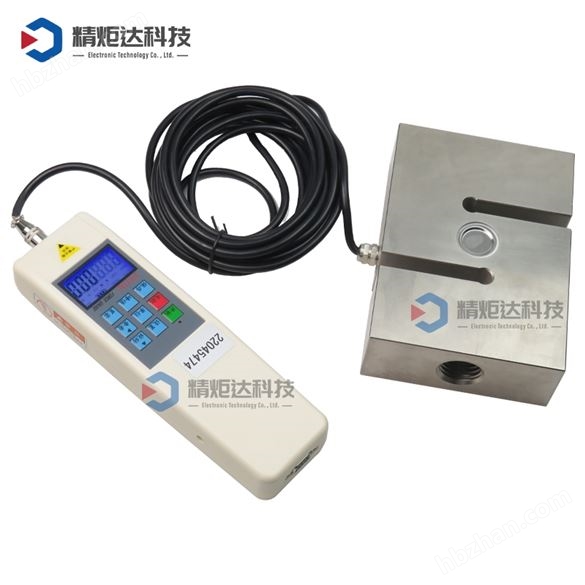

小型試驗機配合S型數顯拉壓力計測試拉斷力
